- Articolo - Active Directory Topology Diagrammer
L'Active Directory Topology Diagrammer è stato progettato per essere uno strumento in grado di leggere la struttura di Active Directory tramite Microsoft ActiveX Data Objects (ADO). Lo strumento di Active Directory Topology Diagrammer automatizza Microft Office Visio per disegnare un diagramma della topologia di dominio Active Directory. Con lo strumento ADTD è possibile trarre informazioni, anche parziali, da AD, come solo un dominio o un sito. Gli oggetti sono collegati tra loro e disposti secondo un layout ragionevole che in seguito sarà possibile lavorare in modo interattivo con Microsoft Visio. ADTD accede alla directory attiva tramite Lightweight Directory Access Protocol (LDAP), attraverso l'ADO e Active Directory Services Interface (ADSI) provider, utilizzando queste informazioni per guidare Visio utilizzando oggetti "COM" (Component).
Requisiti:
Microsoft .NET Framework Version 2.0 o superiore
Microsoft Office Visio 2003 o superiore
Windows 2000 Server, Windows 7, Windows Server 2003, Windows Server 2003 R2 (32-Bit x86), Windows Server 2003 R2 x64 editions, Windows Server 2008, Windows Server 2008 R2, Windows Vista, Windows XP, Windows XP 64-bit
Personalmente testato su Windows 10 Enterprise / Build 14393 e VISIO 2016 (16.0.7830.1013 x86)
Premessa Visio

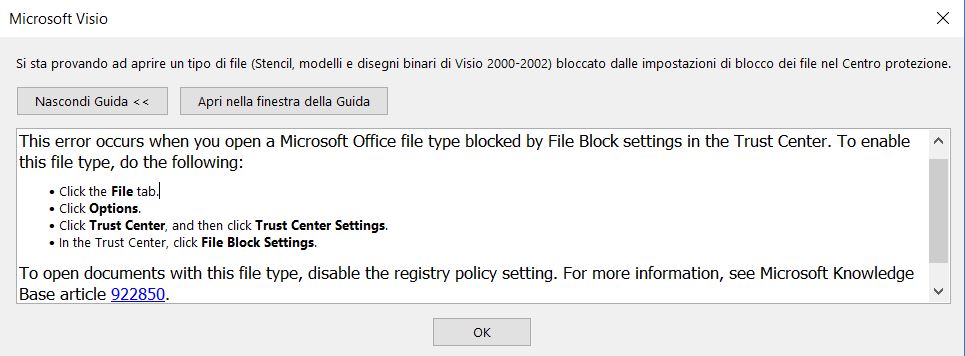

Per non ricevere questo errore:

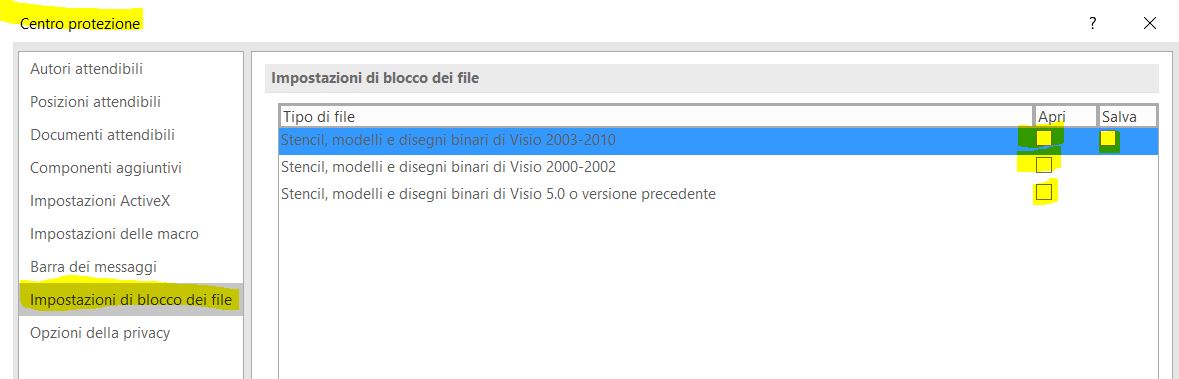

Modificate questi parametri:
Active Directory Topology Diagrammer SETUP
Installate ADTD e lanciate l'eseguibile ADTD.exe

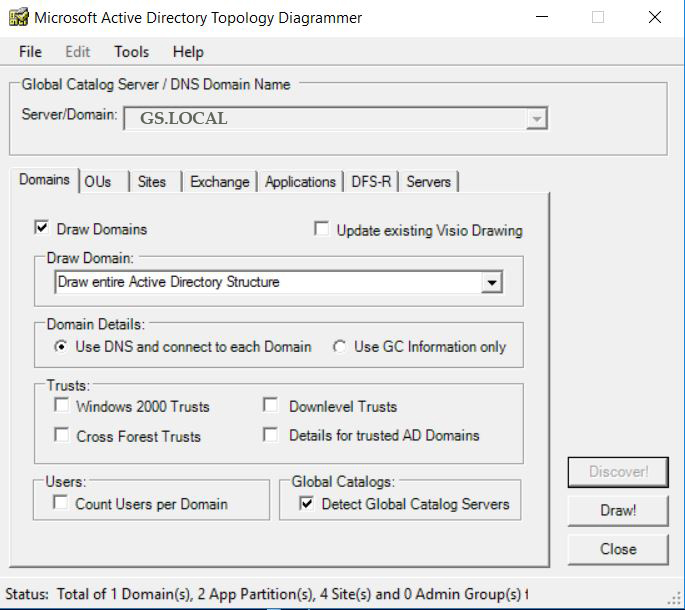

Inserite il nome di un Domain controller e cliccate su "Discover!"

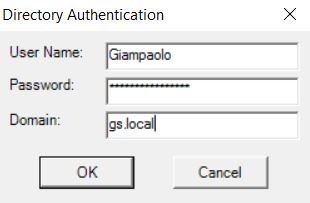

Successivamente Vi verranno chieste le credenziali amministrative necessarie, inseritele

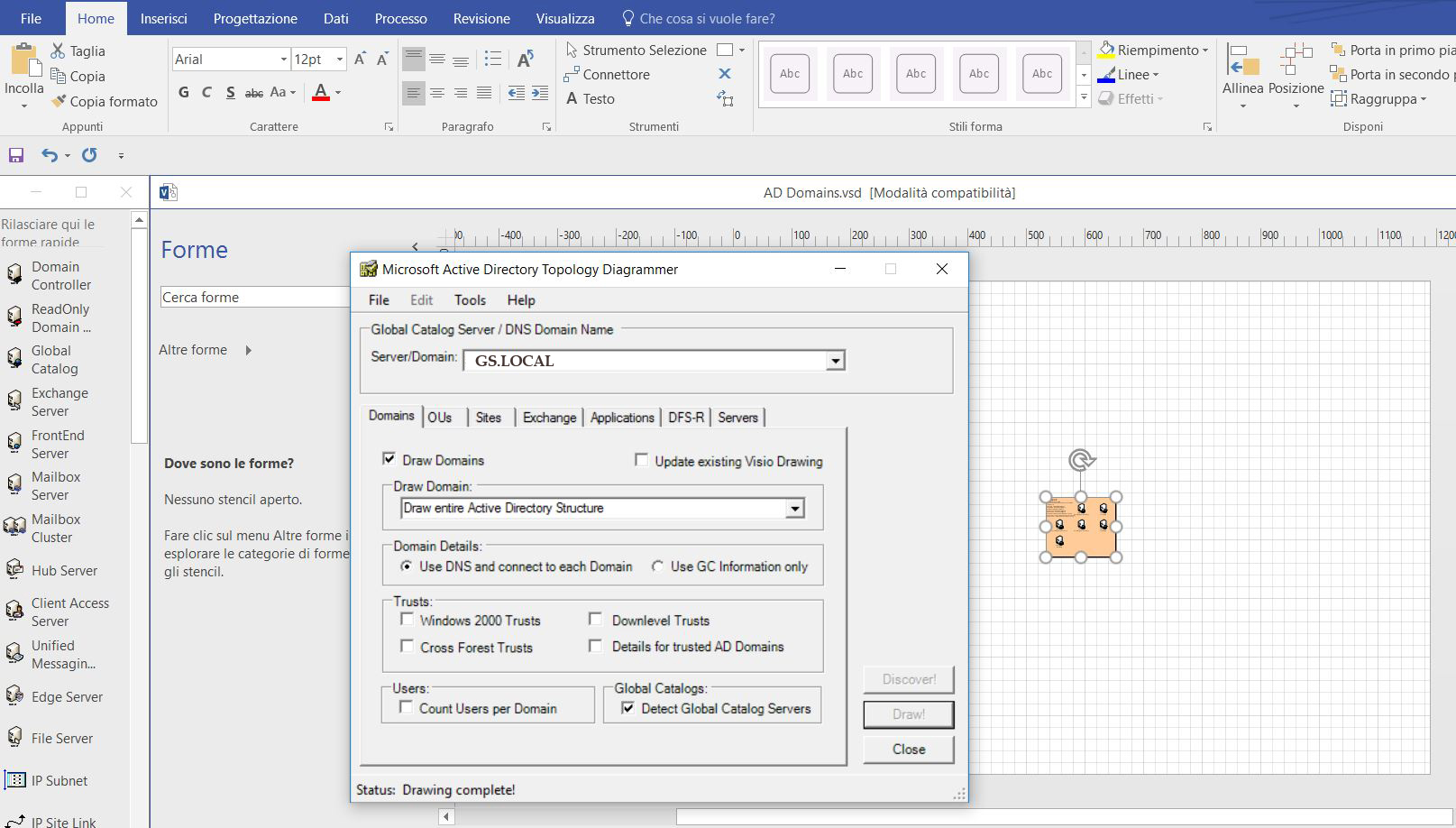

a fine elaborazione cliccate su "Draw!" e verrà generato in Visio un file "AD Domains.vsd" da modificare a piacere

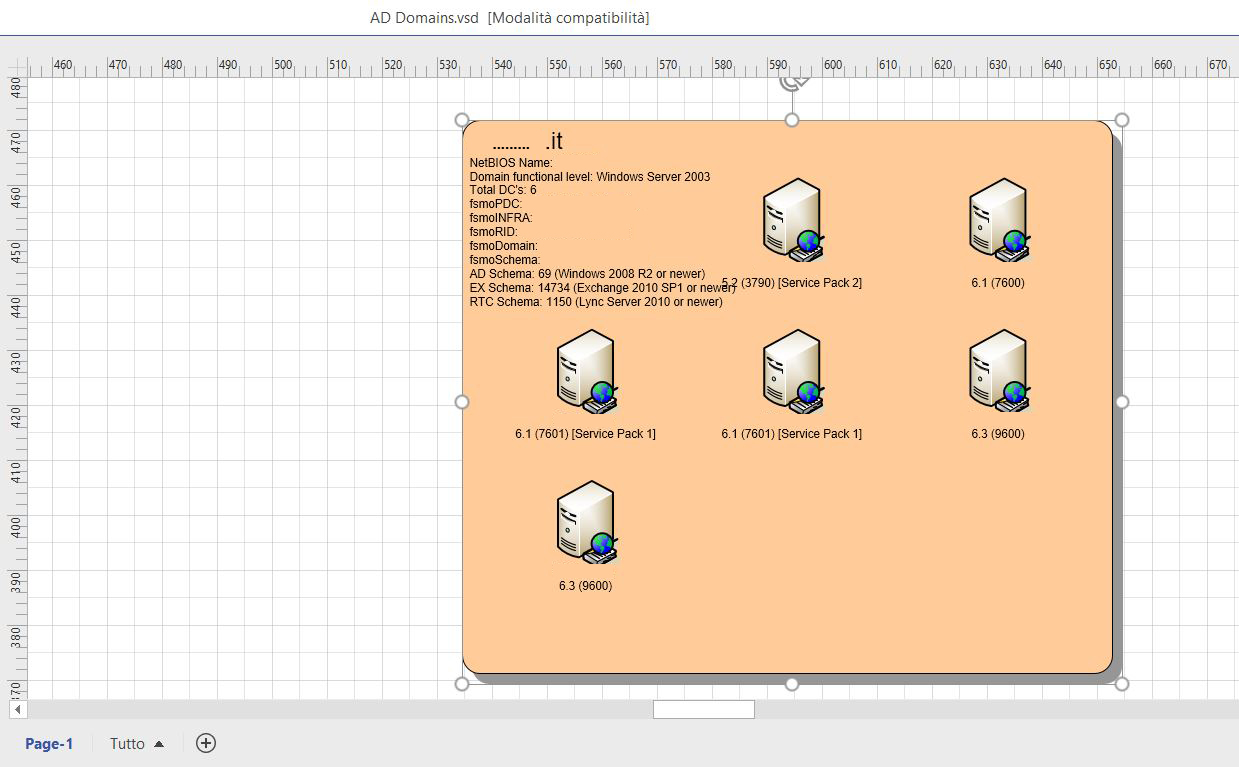

Ecco un esempio banale di risultato originale
Download Active Directory Topology Diagrammer
